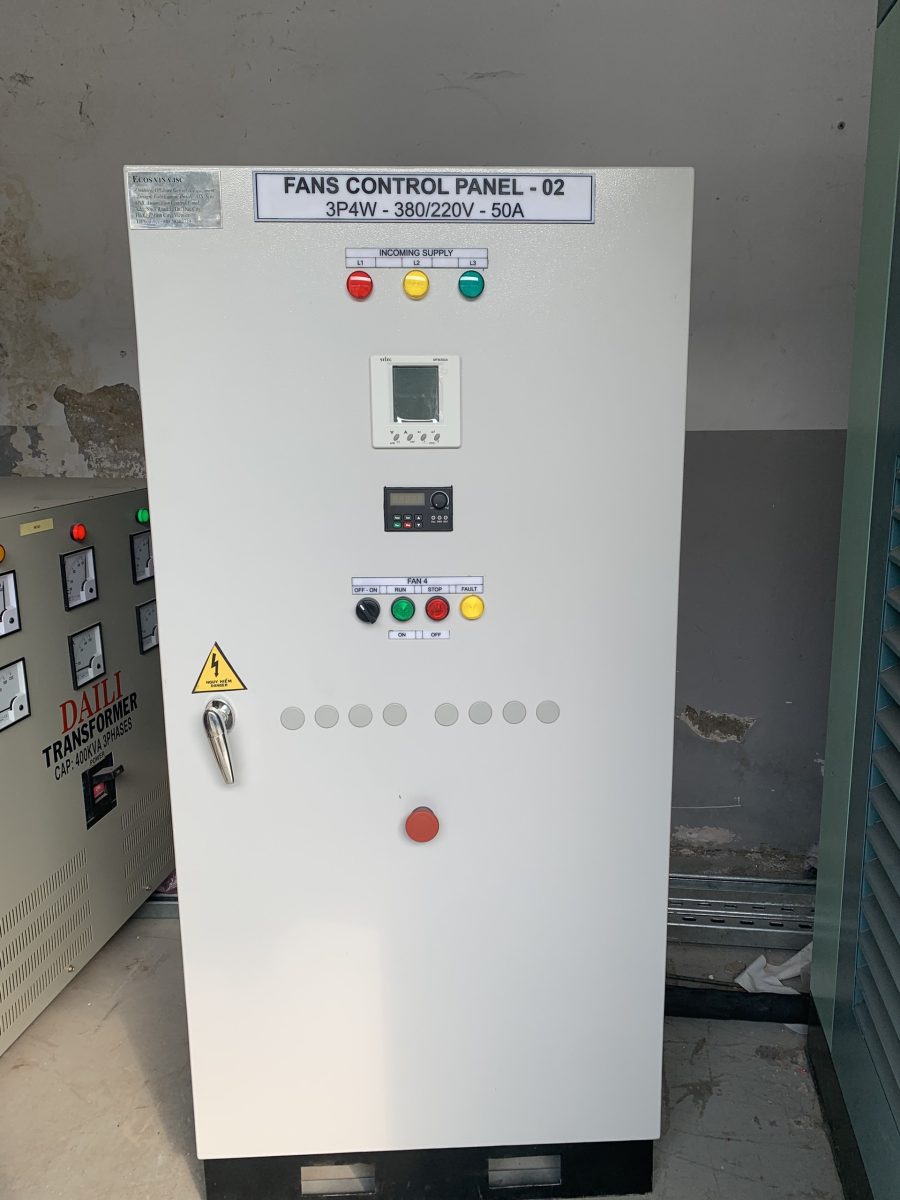

Nguyên lý thiết kế và vận hành tủ điện VSD cho hệ thống quạt hút/thổi
1.Tủ được cấp nguồn 3P 4 dây (N). Tủ có trang bị đèn báo pha của nguồn điện chính cấp tới, nếu 1 trong 3 pha bị mất thì không vận hành động cơ
2. Tủ có trang bị đồng hồ đo đa năng, để đo dòng, áp các pha, tần số, điện năng và công suất điện…
3.Trang bị điều khiển cho mỗi biến tần quạt gồm:
– 01 Màn hình OP dùng để điều khiển tần số, đồng thời hiện thị tần số chạy của động cơ, hoặc cài đặt thông số động cơ khi cần.
– 01 Công tắc 2 vị trí OFF-ON, để cho phép chạy hay tắt biến tần để cho phép vận hành.
– 01 Nút nhấn ON có đèn báo RUN, dùng để khởi khởi chạy biến tần/ quạt tương ứng.
– 01 Nút nhấn OFF có đèn báo STOP, dùng để tắt biến tần/ quạt tương ứng
– 01 Đèn báo lỗi (Fault), dùng để báo khi biến tần bị lỗi không hoạt động.
