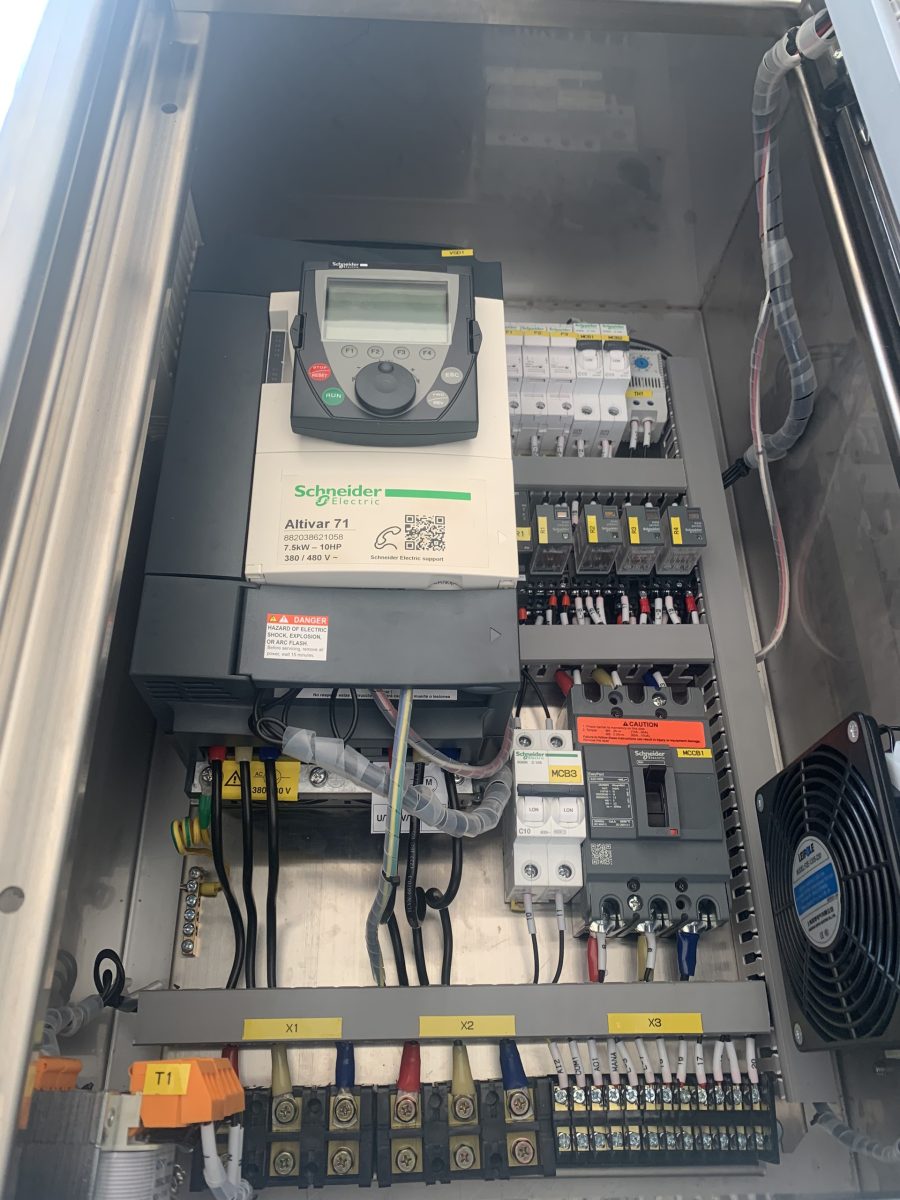

Nguyên lý thiết kế và vận hành tủ điều khiển biến tần cho máy trộn
1. Tủ có trang bị Relay kiểm tra điện áp của nguồn điện chính cấp tới ( kiểm tra mất pha/ ngược pha) và hiển thị thông qua các đèn báo ngoài tủ
Nếu đèn báo pha 3P-OK TẮT hoặc 3P-FLT SÁNG không cho phép vận hành động cơ
2. Tủ có 1 công tắc để bật tắt nguồn điện điều khiển. Chỉ có thể vận hành khi công tắc này ở vị trí “SYSTEM ON”
3. Tủ được thiết kế có thể vận hành ở hai chế độ: LOCAL ( tại vị trí đặt tủ) và REMOTE ( từ PLC nếu có) thông qua một công tắc chuyển mạch LOC-REM
– Khi chạy ở chế độ LOCAL tốc độ của động cơ được tham chiếu thông qua giá trị của ngõ vào AI1 ( biến trở điều khiển )
– Khi chạy ở chế độ REMOTE tốc độ của động cơ được tham chiếu thông qua giá trị của ngõ vào AI2 ( ngõ ra Analog của PLC điều khiển )
4.Tủ có trang bị nút nhấn có đèn báo để khởi động / dừng động cơ ( ở chế độ LOCAL ) đồng thời có các đèn báo để báo trạng tháng chạy/ dừng của động cơ
– Có biến trở để điều chỉnh tốc giá trị tốc độ tham chiếu cho động cơ. có trang bị đèn báo cho biến tần ( VSD ) khi xuất hiện lỗi
5. Tủ có trang bị sẵn các cầu đấu để gửi / nhận tín hiệu điều khiển động cơ Chạy / Dừng đồng thời nhận tín hiều phản hồi từ biến tần về tủ PLC
